FlowSpec-правила
FlowSpec-правила — это механизм BGP Flow Specification для распространения фильтрационных политик на маршрутизаторы.
Область применения
FlowSpec-правила применяются для динамической фильтрации на уровне маршрутизаторов в ситуациях, когда требуется быстро ограничить, перенаправить или маркировать трафик без изменений в нижестоящих сервисах. Исполнение происходит на границе сети, до системы очистки; при DDoS-атаках правила позволяют отсечь вредоносный поток на входе и не допустить перегрузки очистителя.
В инфраструктурах без выделенного очистителя FlowSpec-правила выступают основным механизмом быстрой фильтрации. Также используются как дополнительный защитный слой: первичная отсечка нежелательного трафика выносится на вышестоящие BGP-маршрутизаторы, что разгружает внутренние узлы и каналы.
Добавление FlowSpec-правила

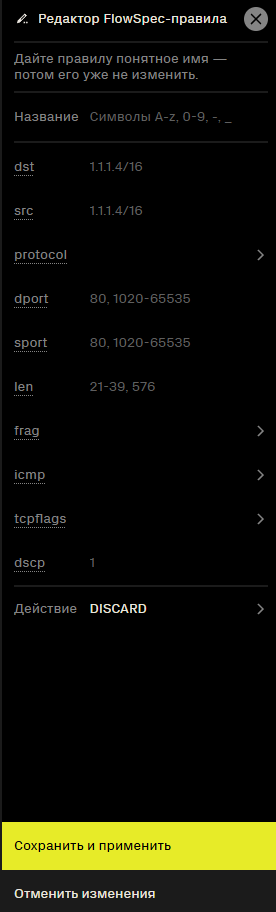

Для добавления нового правила в правой части интерфейса нажать серую кнопку «Добавить правило». Откроется редактор FlowSpec-правил, содержащий три блока: Название, Совпадение и Действие. В блоке Совпадение указываются условия отбора трафика, в блоке Действие — способ обработки трафика маршрутизатором. Для применения изменений нажать жёлтую кнопку Сохранить и применить.
Название
- Допустимые символы: A–Z, 0–9, дефис -, подчёркивание _.
- Рекомендуем давать правилам краткие и однозначные имена, отражающие их назначение. Примеры: udp-amp-auto, ipfrag-drop, invalid-ports
Совпадение
Совпадения — это набор технических условий, по которым маршрутизатор определяет, к какому трафику применять правило.
Для всех совпадений предусмотрена возможность включения флага NOT, реализованного в виде переключателя. NOT — логическое отрицание: при активации условие инвертируется, и правило срабатывает для всех значений, кроме указанного.
Исключения: для полей dst и src переключатель отсутствует — отрицание не поддерживается.
dst — IP назначения
| Параметр | Описание |
|---|---|
| Адрес | Адрес назначения (IPv4/IPv6 в формате CIDR). |
Если поле оставить пустым — правило используется как шаблон. Во время аномалии адрес назначения автоматически подставляется из события/счётчика.
src — IP источника
| Параметр | Описание |
|---|---|
| Адрес | Адрес источника (IPv4/IPv6 в формате CIDR). |
protocol — Протокол
| Протокол | Описание |
|---|---|
| TCP | Протокол управления передачей (Transmission Control Protocol) |
| UDP | Протокол пользовательских дейтаграмм (User Datagram Protocol) |
| ICMP | Протокол управления интернет-сообщениями (Internet Control Message Protocol) |
| IGMP | Управление членством в мультикаст-группах для IPv4 |
| IP-in-IP | Инкапсуляция IP-пакетов в IP (туннелирование без шифрования) |
| RSVP | Резервирование сетевых ресурсов и сигнализация QoS |
| GRE | Протокол инкапсуляции (Generic Routing Encapsulation) |
| OSPF | Внутренний протокол маршрутизации (IGP) на основе состояния каналов |
| PIM | Протокол независимой мультикаст-маршрутизации |
| SCTP | Протокол управления потоками сообщений (Stream Control Transmission Protocol) |
dport — Порт назначения
| Параметр | Описание |
|---|---|
| dport | Порты назначения для сопоставления трафика. Формат: значения и/или диапазоны 0–65535, через запятую. Примеры: 80; 53, 123; 1020–65535. |
sport — Порт источника
| Параметр | Описание |
|---|---|
| sport | Порты источника для сопоставления трафика. Формат: значения и/или диапазоны 0–65535, через запятую. Примеры: 0, 17, 19, 69, 123; 49152–65535. |
len — Длина пакета
| Параметр | Описание |
|---|---|
| len | Длина IP-пакета в байтах. Формат: значения и/или диапазоны, через запятую. Примеры: 1280; 60–80; 576 |
frag — Фрагментация
| Значение | Описание |
|---|---|
| any | Любой фрагмент (первый, внутренний, последний) |
| df | Установлен флаг Don’t Fragment |
| first | Первый фрагмент |
| internal | Внутренний фрагмент |
| last | Последний фрагмент |
| unfrag | Не фрагментированный пакет |
icmp — Тип/код
Проверяются сочетания тип–код: правило срабатывает только на пакеты, где тип и код встречаются одновременно; недопустимые комбинации игнорируются.
| Параметр | Описание |
|---|---|
| icmp-тип | Значения или диапазоны типа ICMP. Примеры: 8 (Echo Request), 11 (Time Exceeded) |
| icmp-код | Значения или диапазоны кода ICMP. Примеры: 0; 1 |
tcpflags — Флаги TCP
| Флаг | Описание |
|---|---|
| syn | Инициализация соединения |
| ack | Подтверждение соединения |
| psh | Передача без задержки |
| rst | Принудительный сброс |
| fin | Завершение соединения |
| ece | Индикация перегрузки (ECN Echo) |
| cwr | Снижение окна при перегрузке (Congestion Window Reduced) |
| urg | Срочные данные (Urgent) |
Опция Учитывать совместно (+) задаёт логику проверки TCP-флагов:
- Если опция включена, правило срабатывает только когда все выбранные флаги выставлены одновременно.
- Если опция выключена, достаточно любого одного из выбранных флагов.
dscp — Класс обслуживания
| Параметр | Описание |
|---|---|
| dscp | Класс обслуживания DSCP, диапазон 0–63. Пример: 46 |
Действие
Определяет реакцию маршрутизатора на трафик, попавший под условия.
| Параметр | Аргумент | Описание |
|---|---|---|
| ACCEPT | — | Разрешить трафик |
| DISCARD | — | Отбросить трафик |
| rate-limit | — | Ограничение скорости; трафик выше порога отбрасывается |
| rate-limit | Порог скорости; единицы — по конфигурации системы |
|
| AS | Номер автономной системы для сообщества traffic-rate |
|
| redirect | — | Перенаправление в целевой VRF |
| route-target (rt) | Формат: as:vrf или cidr:vrf, например 65000:123 |
|
| mark | — | Маркировка DSCP для последующей приоритезации |
| dscp | Значение 0–63 | |
| action sample | — | Семплирование и логирование трафика |
| action terminal | — | Прекращение дальнейшей фильтрации для совпавшего трафика |
| action sample-terminal | — | Семплировать и завершить дальнейшую фильтрацию (комбинированное действие) |

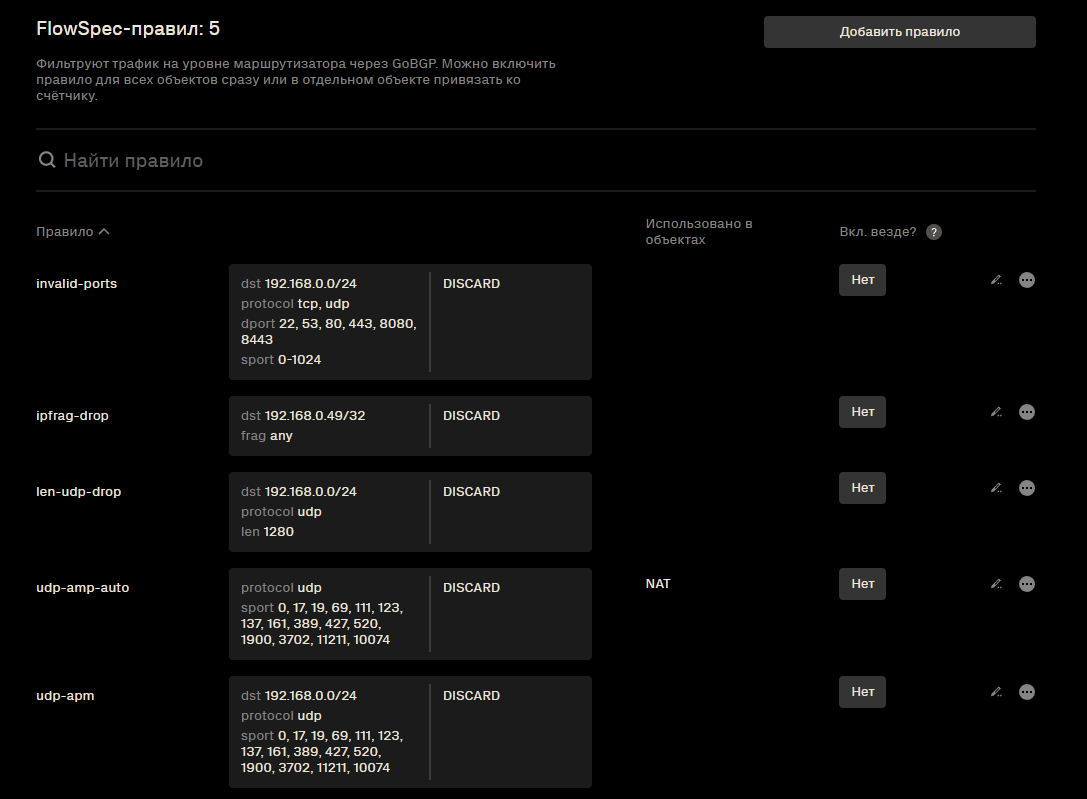

Примеры FlowSpec-правил
Ниже представлены примеры FlowSpec-правил. Для каждого правила указаны условия совпадения и действие маршрутизатора. Примеры позволяют понять, какой трафик фильтруется и каким образом правило применяется в сети.
- invalid-ports — DISCARD
Отбросить TCP/UDP-трафик к подсети 192.168.0.0/24 на неразрешённые по условию порты (22, 53, 80, 443, 8080, 8443; возможны диапазоны). Назначение: блокировка несанкционированных подключений и сканирований. - ipfrag-drop — DISCARD
Отбросить фрагментированные IP-пакеты к адресу 192.168.0.49/32. Назначение: защита от атак с использованием фрагментации. - len-udp-drop — DISCARD
Отбросить UDP-пакеты фиксированной длины 1280 байт к сети 192.168.0.0/24. Назначение: подавление сигнатурных шумов в рамках DDoS. - udp-amp-auto — DISCARD
Отбросить UDP-трафик с характерных исходных портов усилителей (0, 17, 19, 69, 111, 123, 137, 161, 389, 427, 520, 1900, 3702, 11211, 10074). При пустом поле dst правило используется как шаблон: при срабатывании счётчика система подставляет адрес назначения из события и формирует анонс FlowSpec для этого адреса. Действие применяется точечно к подставленному dst и не действует глобально само по себе. - udp-apm — DISCARD
Отбросить UDP-амплификации в подсети 192.168.0.0/24 по тем же исходным портам. Назначение: локальная фильтрация в заданной сети.
В столбце Использовано в объектах указывается, к каким объектам системы привязано правило.
Столбец Вкл. везде? — ручная публикация анонса FlowSpec. При включении система немедленно формирует и отправляет BGP FlowSpec-анонс правила на маршрутизаторы. Пороги и счётчики объектов при этом не учитываются.
